دستگاه CNC دریل4*2
ویژگی ها
از مهمترین دستگاه های مورد استفاده در کارخانه ها ی صنعتی دستگاه دریل CNC می باشد،توسط این ماشین می توان انواع سوراخ کاری ها را با دقتی بالا به اندازه دهم میلیمتر به راحتی انجام داد به طوری که قطعه کار بدون کوچکترین خطایی در انجام عملیات تحویل ما گردد.
مزیت ها و قابلیت های دستگاه دریل CNC را در موارد زیر متوان خلاصه کرد :
تکرار پذیری کار
سرعت و دقت بالای کار
بهره برداری از نرم افزار های کار بردی جهت سهولت انجام کار
امکان کنترل دوراسپیندل موتور و همچنین سرعت حرکت دستگاه در نرم افزارهای مربوطه
امکان تعریف چندین نقطه صفر متفاوت برای دستگاه
توضیحات

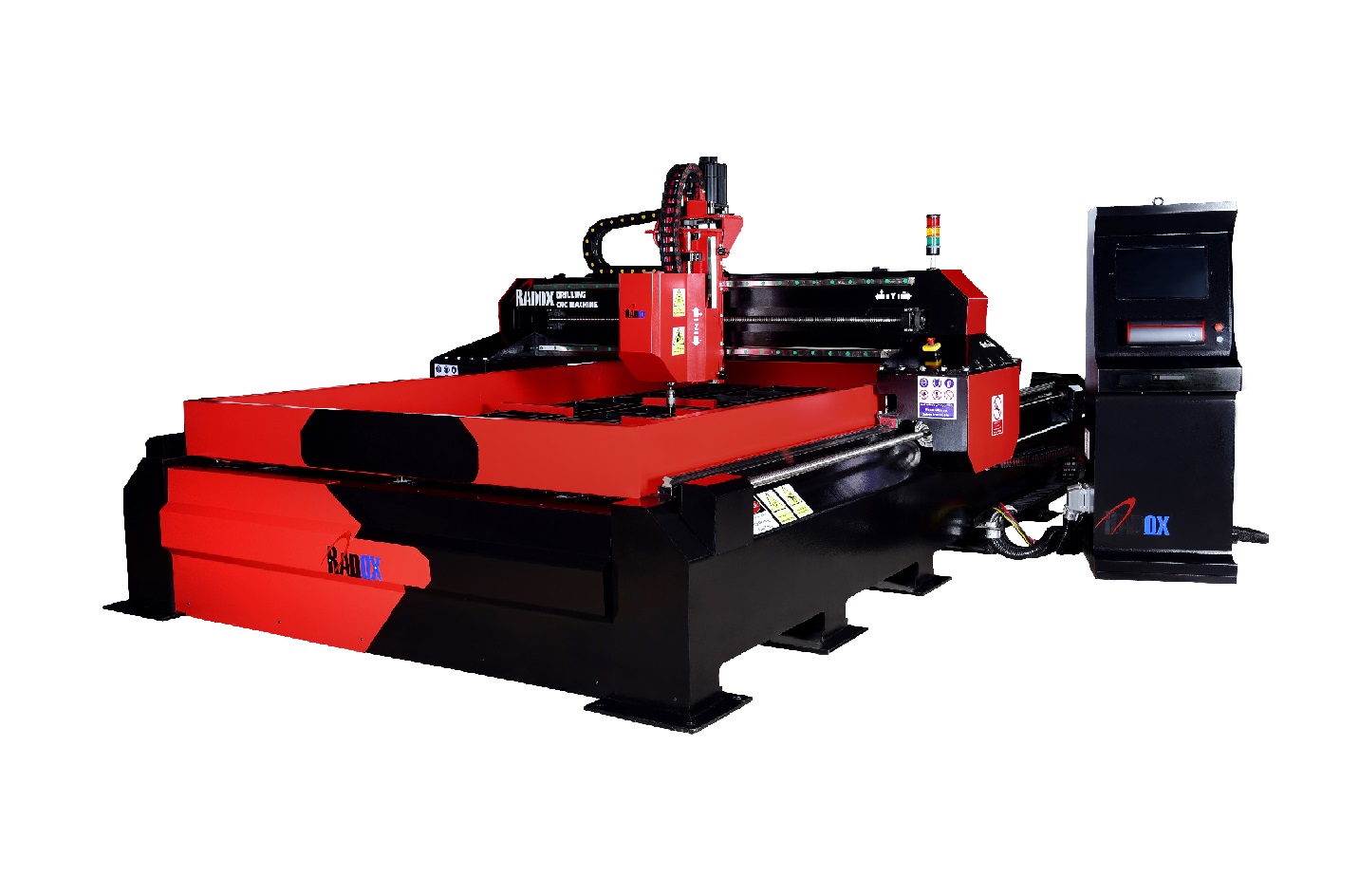

DRILL CNC MACHINE 2*4
HIGH PERFORMANCE RADOX DRILL CNC 2*4
دستگاه HIGH PERFORMANCE RADOX DRILL با طراحی بسیار پیشرفته و منحصر بفردی از جمله محصولات بسیار بادوام و با کیفیت RADOX می باشد که قابلیت های اشاره شده در ذیل را روی انواع متریال تا ضخامت 300mm را دارا می باشد.
به برخی از قابلیتهای دستگاه در ذیل اشاره می گردد:
قابلیت جا به جایی در سه محور
فرمان پذیری بسیار سریع و سوراخکاری با دقت بسیار بالا
حساسیت در قرار گیری و دقت بالای اسپیندل مورد استفاده در دستگاه
قابلیت تعویض سریع ابزار اسپیندل
قابلیت سوراخکاری , پخ زنی , رزوه زنی و مارک زنی انواع متریال
| توضیحات | Description | Unit | Item | مشخصات |
|---|---|---|---|---|
| 7.55×3.22×2.40 | 7.55×3.22×2.40 | m | Overall Dimensions | ابعاد کلی |
| 5500 | 5500 | kg | Weight | وزن خالص |
| L=6000/W=2000/THK=100 | L=6000/W=2000/THK=100 | mm | Working Dimensions | ابعاد مفید دستگاه |
| 3 | 3 | Number of axes system | تعداد محور های دستگاه | |
| 10 | 10 | X m/min | X Maximum | ماکزیمم |
| 10 | 10 | Y m/min | Y Linear | سرعت خطی |
| 10 | 10 | Z m/min | Z speed | محور |
| 1 | 1 | Number of spindle | تعداداسپیندل | |
| هوای فشرده و آب و صابون cool mist | Compressed air and coolant | Cooling system | سیستم خنک کاری | |
| جکهای کلمپی هیدرولیکی با کورس بالا | High course hydraulic clamps | Sheet clamps (optional) | کلمپهای نگهدارنده ورق(آپشنال) | |
| Radox _DCM18 | Control system | سیستم کنترل | ||
| نقشه مستقیم به صورت فایل اتوکد ریموت کنترل بی سیم _Gکدگیری_قلاویزکاری_مانیتور 17 اینچ تاچ تمام رنگی_ قابلیت اتصال به شبکه | DXF and G-code files_wireless remote control_ tapping_17inch full color touchscreen_ Network connection | Control system option | امکانات سیستم کنترل | |
| IP53 | IP53 | Panel protection level | درجه حفاظت تابلو | |
| سیستم نوار نقاله تسمه های متحرک | Belt conveyor system | Chip conveyer | مجموعه براده کش | |
| حداکثر قطر سوراخ کاری 50-40 _ قابلیت سوراخکاری ضخامت 10 تا 300 میلیمتر | Maximmum diameter of drilling 50_ Thickness drill abillity 10-300 | mm | drilling | سوراخکاری |
| حداکثر قطر قلاویز کاری قطر 30 میلی متر | Maximum diameter of tapping 30mm | mm | Tapping system | قلاویز کاری |
| مکان پخ زنی_سوراخکاری _رزوه زنی_مارک زنی | Beveling-drilling-screw-marking | Turning system | سیستم براده برداری | |
| Spindle power |
سیستم حرکتی محور Z
| مشخصات فنی | RADOX-DRCNC2-4 |
|---|---|
| ابعاد کارگیر | 2000*4000 mm |
| قدرت اسپیندل | 11 KW |
| دور اسپیندل | 3000~5000 RPM |
| کنترلر | RADOX C2 |
| سیستم حرکتی محور X,Y | AC SERVO MOTOR /BALL SCREW |
| سیستم حرکتی محور Z | SERVO MOTOR /BALL SCREW |
| سیستم فرمان وکیوم اتوماتیک | (برقی 24v) |
| حداکثر قطر سوراخکاری | MAX 30 mm |
| حداکثر سرعت حرکت دستگاه | 15000 mm/min |
| حداکثر وزن قطعه کار | 3200 kg |
گارانتی5 CNC سال .خدمات پس از فروش 15 سال
با متخصصین شرکت بصورت تلفنی در ارتباط باشید
خانم مهندس جهانبخشی 09129464402
رادوکس ارائه دهنده محصولات محصولات CNC با نازل ترین قیمت و کیفیتی جهانی
شرکت رادوکس اولین شرکت دانش بنیان در حوزه تولید دستگاه برش cnc و ارائه خدمات برش لیزر است که موفق به اختراع بیش از 14 دستگاه جدید در این حوزه شده است. دستگاه اسپایدر نمونه ای موفق از این محصولات است که طراحی و تولید آن توسط این شرکت انجام شده و بهره برداری از آن در ه نقطه از جهان بدون کسب اجره و دریافت حق استفاده از تکنولوژی آن امکان پذیر نیست.
کیفیت محصولات تولیدی این شرکت دارای استاندار CE می باشند و همچنین مستلزم به رعایت تمامی اصول و قواعد ISO 14001 که در سال 2015، ISO/IEC 25001 در سال 2014، ISO 100004 و ISO 45001 در سال 2018 دریافت کرده اند، هستند.
تجهیزات تولیدی این شرکت در بزرگ ترین صنعت های جهان مانند صنعت هواپیما سازی، کشتی سازی، تولیدات سیمان و شیشه، خودرو سازی و تجهیزات نفت و گاز استفاده های فراوانی دارد به طوری که به عنوان یکی از قطب های اصلی و فعال این حوزه محسوب می شود.
توانمندی های گروه رادوکس
ارائه گارانتی 5 ساله بر روی تمامی محصولات عرضه شده.
داشتن خدمات پس از فروش 15 ساله بلافاصله پس از ثبت سفارش
پشتیبانی 24 در صورت بروز مشکلات احتمالی
تنوع بالای محصولات و دارا بودن بیش از 14 محصول جدید
ارائه محصولات و فروش دستگاه سی ان سی با وام 9% و اقساط 36 ماهه
امکان 6 ماه تنفس برای بازپرداخت وام های دریافتی
کیفیت بالا در حد برند های مطرح جهانی
امکان دریافت 70% از فاکتور خرید در صورت استفاده از وام و تسهیلات این مجموعه
آموزش نحوی کار با دستگاه به اپراتور ها در کشور های خارجی مانند آلمان
دقت بالای دستگاه های تولیدی برای انجام برش های ظریف
رعایت استاندارد CE و قوانین بیان شده در این بخش نامه
کمترین قیمت موجود در بازار در مقایسه با رقبای داخلی و خارجی
دستگاه CNC دریل4*2
این دستگاه به 2 دسته کلی تک محوره و 3 محوره تقسیم می شود که هریک با توجه به نیاز مشتری کاربر های متفاوتی دارد اما به طور کلی از دستگاه CNC دریل 4*2 برای سوراخ کاری انواع آهن آلات و سازه های آهنی استفاده می شود که بیشترین استفاده از آن را در کارخانه های تولید سازه های فلزی شاهد هستیم. شما برای سوراخکاری در سایز های مختل برای انواع فلزات می توانید از این دستگاه استفاده کنید و با کمترین درصد خطا محصولات مورد نظر خود را تولید و به بازار عرضه کنید.
دستگاه دریل cnc تک محور:
مدل تک محور دستگاه های دریل CNC این امکان را به کاربر می دهد که ورق های ضخیم تا 100 سانتی متر را سوراخکاری کند که این کار را با بهره گیری از اسپیندلی که بر روی محورZ دستگاه در حرکت است، ایجاد می کند. بهتر است بدانید که برای تولیدات سازه در تیراژ بالا از این دستگاه استفاده می شود.
دستگاه دریل cnc سه محور:
ساز و کار کلی این دستگاه همانند تک محور است با این تفاوت که از 3 محور X Y Z برای ایجاد سوراخ برای قطعه مورد نظر استفاده می شود در نتیجه برای اتصال سازه هایی که دارای اشکال مختلفی مانند H هستند بیشتر از این دستگاه استفاده می شود. لازم به ذکر است دقت دستگاه دریل سی ان سی بسیار بالا است به همین خاطر که قبل از شروع عملیات سوراخکاری شما باید نقشه اولیه را ترسیم کنید و آن را به سیستم کنترلگر دستگاه منتقل کنید.
نکات بیش تر درباره دستگاه CNC دریل
یکی از ابزارآلات مهمی که در صنعت استفاده می شود دستگاه CNC دریل است. توسط این دستگاه شما قادر خواهید بود تا درون قطعات مختلف سوراخ هایی را با دقت بسیار بالا به میزان دهم میلی متر ایجاد کنید. سوراخ های ایجاد شده دارای کیفیت بالایی هستند و میزان خطا در حین عملیات به شدت کاهش یافته است. استفاده از دستگاه CNC دریل نیازمند هیچ گونه کمکی از طرف کاربر برای اندازه گیری و همین طور تنظیم کردن فاصله حفره ها ندارد. به طور کلی استفاده از این دستگاه نیاز به حضور اپراتور را به میزان زیادی کاهش می دهد. دستگاه CNC دریل برای ایجاد کردن حفره هایی در وسایل آهنی که دارای ضخامت زیادی هستند کاربرد دارد. همین طور اگر نیاز به ایجاد حفره هایی با قطر بالا باشد به صورت خودکار می توان از این دستگاه استفاده کرد. از این وسیله برای سوراخ کردن ورق هایی که قرار است به صفحات فلزی متصل گردند استفاده می شود. دستگاه CNC دریل به صورت تک محور و یا سه محور استفاده می شود.
توضیحات بیش تر درباره محور های این دستگاه:
دستگاه CNC دریل در حالت تک محور دارای اسپیندلی است که می تواند بر روی محور z واقع شود. دستگاه سی ان سی تک محور قادر است تا صفحاتی که دارای ضخامت هایی بالایی را هستند در این حالت سوراخ کند. از دستگاه CNC دریل در مواقعی که نیاز است سازه بسیار بالایی تولید گردد استفاده می شود. قبل از این که صفحات متصل بشوند باید دریل سی ان سی سوراخ هایی را ایجاد کند، بعد از آن عمل نصب و جوش کاری صورت می گیرد.
دستگاه دریل سه محور به نسبت تک محور دارای امکانات بیش تری است برای مثال این دستگاه می تواند از سه محور عمل سوراخ کاری در قطعه را به انجام برساند. از این دستگاه CNC دریل مخصوصا برای متصل کردن سازه هایی که در حالت اچ هستند می توان استفاده نمود. دستگاه CNC دریل دارای دقت بسیار بالایی است. اپراتور برای این که عمل سوراخ کردن را شروع نماید باید ابتدا یک نقشه طراحی کند. بعد از آن نقشه طراحی شده به دستگاه منتقل می شود و در انتها عمل سوراخ کاری انجام می گردد.
فواید دستگاه CNC دریل:
با استفاده از دستگاه CNC دریل شخص می تواند حفره ای بر روی تعدادی صفحه که روی هم قرار گرفته اند ایجاد نماید. ضخامت این صفحات می تواند تا اندازه هشتاد میلی متر باشد. البته این ضخامت را می توان بیش تر هم کرد.
در دستگاه CNC دریل گیره هایی وجود دارند که قادرند تا حداکثر چهار قطعه را در نقاط مختلف میز ثابت نگه دارند.
با استفاده از دستگاه CNC می توان قطرهای مختلفی را با توجه به نظر مشتری بر روی صفحات ایجاد کرد. همچنین می توان قطر حفره را نیز افزایش داد.
با استفاده از دستگاه CNC دریل می توان براده هایی که را در حین انجام عملیات ایجاد می شوند را جمع کند.
دستگاه CNC دریل دارای مایعی است که به صورت اتوماتیک مته را خنک نگه می دارد.
در این دستگاه موتورهایی به نام ac servo در سمت محورهای دستگاه قرار گرفته اند.
از ابزاری به نام لاینر برای این که بتوان محور طولی و عرضی را حرکت داد استفاده می کنند. یکی دیگر از ابزارهایی که برای این مورد استفاده می شود بالسکرو است.
در دستگاه CNC دریل از اینکودری استفاده می شود که از آن در جهت بالا بردن دقت و کنترل کردن بهتر سیستم از آن بهره می برند.
یکی دیگر از وسایلی که در دستگاه CNC دریل استفاده می شود سیستم هیدرولیک است. این سیستم برای کنترل کردن محور Z دستگاه استفاده می شود.
خصوصیات دستگاه CNC دریل:
از دستگاه CNC دریل برای درست کردن حفره هایی در خطوط اتصال و همین طور برای تولید کردن مبدل هایی که گرما ایجاد می کنند استفاده می شود.
قطعاتی که قرار است روی آن ها کار انجام شود به وسیله ابزارهای هیدرولیکی بر روی میز ثابت نگه داشته می گردند.
میز کاری که در دستگاه CNC دریل استفاده می شود به وسیله خود دستگاه کنترل می گردد.
میز کار نام برده شده دارای دوازده ابزار هیدرولیکی است که از آن ها برای ثابت نگه داشتن قطعات مختلف استفاده می کنند.
یکی از ویژگی های بسیار خوب دستگاه CNC دریل این است که هنگامی که دستگاه مشغول ایجاد حفره درون دو قطعه است دو قطعه دیگری که در طرف دیگر میز هستند را می توان جمع و یا باز کرد.
حداکثر کلفتی که قطعه در دستگاه CNC دریل می تواند داشته باشد در حدود پنجاه میلی متر است.
با استفاده از این دستگاه شما قادر هستید تا قطری به میزان سی و دو میلی متر را بر روی قطعه ایجاد نمایید.
توان موتور دستگاه CNC دریل در حدود چهار وات است.
میز کار می تواند ابعادی به اندازه هزار و دویست تا هزار و پانصد میلی متر را داشته باشد.
امروزه استفاده از دستگاه CNC دریل باعث شده است که نیاز به وجود اپراتورهای انسانی به میزان زیادی کاهش یابد. دستگاه های CNC دریل در مقایسه با سایر دستگاه های دریل از دقت بسیار بالاتری برخوردار هستند. هنگامی که در کارخانه جات و یا کارگاه های صنعتی باید محصولات زیادی را تولید نمود استفاده از این دستگاه انتخاب بسیار مناسب تری خواهد بود. شما با استفاده از این دستگاه قادر خواهید بود که میزان برق را تا میزان زیادی کاهش دهید. صرفه جویی در مصرف برق خود باعث می شود که هزینه های شما نیز کاهش یابد. همان طور که قبلا هم گفتیم دستگاه CNC دریل دقت کار را بسیار بالا می برد و همین طور سرعت نیز بالاتر خواهد رفت.
