دستگاه برش هوا گاز

دستگاه برش هوا گاز

ویژگی ها



عنوان ستون
1 - تورچ هواگاز (برای برش تا ضخامت 300 میلی متر)
2 - نرم افزار های Sheet Align ، Percing.Nesting
3 - موتور z جرقه زن و LM guide و مخزن آب شبکه ای (OPIONAL)
4 - Energy Gide مجزا جهت کابل پلاسما (OPIONAL) و داکت
5 - موتور Ac Serve و Double (دو موتور در دو محور)
6 - CNC یکپارچه (میز شبکه ای یا کله قندی) با امکان اضافه شدن یخ زن 5CNC محور برای LYNX و میز متحرک (شبکه ای یا کله قندی) برای FLX
7 - گارانتی 5 سال CNC ، خدمات پس از فروش 15 سال

توضیحات










FLAME CUTTING CNC MACHINE

RADOX با ارائه آخرین دستاورد های بین المللی مهندسی،در زمینه ساخت تجهیزات برش CNCپس از طی سال ها بررسی و تجربه ،مدل های اخیر برش CNCخود با عنوانهای FLX و LYNX را به صنعت کشور معرفی نمود که در ذیل به برخی از قابلیت های بی نظیر این محصولات اشاره شده است.

 -CNC های FLX و LYNX تحت نظارت شرکت آلمانی KJELLBERG در ایران تولید شده و با توجه به قابلیت ها و دقت های بالای این نوع CNC ها قابلیت نصب و سازگاری با انواع یونیتهای پلاسمای بین المللی را دارا می باشد.

 -کنترلرهای استفاده شده FLX CNC و LYNX CNC از جمله آخرین دستاوردهای RADOX بوده و از مزایای این مدل ها می توان به استفاده بسیار آسان برای اپراتور دستگاه اشاره کرد که با آموزش ساده ای می توان نحوه کار با آنها را آموزش داد.


دستگاه برش هوا گاز

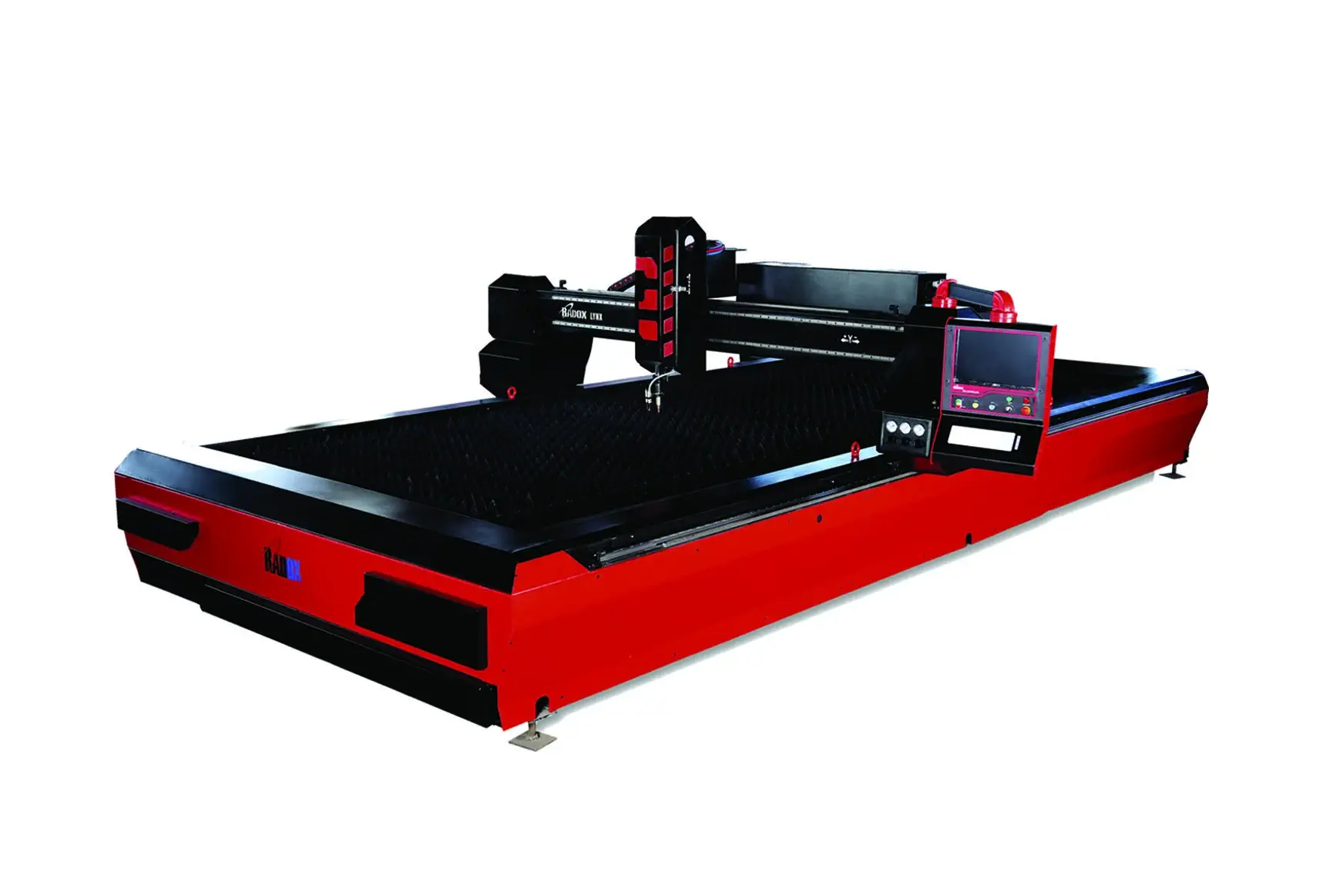

    MODEL:LYNX






CNC LYNX GENERAL SPECIFICATION
تورچ هواگاز(برای برش تا ضخامت 300میلی متر) / قابلیت اضافه شدن پلاسماEnergy Guide مجزا جهت کابل پلاسما (OPTIONAL) و داکت
نرم افزار های Sheet Align ، Nesting ، Piercingموتور Ac Servo و Double drive (دو موتور در دو محور)
موتور Z ، جرقه زن و LM guide و مخزن آب شبکه ای (OPTIONAL) یکپارچه (میز شبکه ای یا کله قندی) با امکان اضافه شدن پخ زن 5 CNC محور
CNC


دستگاه برش هوا گاز


MODEL : FLX


CNC FLX GENERAL SPECIFICATION
تورچ هواگاز(برای برش تا ضخامت 300میلی متر) / قابلیت اضافه شدن پلاسماEnergy Guide مجزا جهت کابل پلاسما (OPTIONAL) و داکت وآکاردئون گردگیر
نرم افزار های Sheet Align ، Nesting ، Piercingموتور Ac Servo و Double drive (دو موتور در دو محور)
موتور Z ، جرقه زن و LM guide و مخزن آب شبکه ای (OPTIONAL) یکپارچه (میز شبکه ای یا کله قندی) با امکان اضافه شدن پخ زن 5 CNC محور
CNC


دانلود کاتالوگ محصول

گارانتی5 CNC سال .خدمات پس از فروش 15 سال

با متخصصین شرکت بصورت تلفنی در ارتباط باشید

دستگاه برش هوا گاز

آقای مهندس بابایی 09126403559 داخلی 115/114

آقای مهندس فتحی 09129617805 داخلی112/113

 رادوکس برترین تولید کننده دستگاه های صنعتی

تیم رادکس متشکل از مهندسان و کارشنانی متعد و با تجربه است در تلاش اند با بهره گیری از علم روز دنیا و استفاده از تجربه و شناختی که در طول سال های فعالیتشان در این بازار کسب کرده اند جدید ترین محصولات را با بالا ترین کیفیت طراحی و تولید کنند.

از نمونه های موفق این گروه می توان به ساخت دستگاه اسپایدر اشاره کرد که برای اولین بار در جهان توسط شرکت رادوکس طراحی شده که هیچ نمونه مشابه خارجی ندارد، لازم به ذکر است که تمامی حق و حقوق کپی برداری و بهره گیری از این دستگاه منحصرا در اختیار این مجموعه می باشد به طوری که هر فرد یا شرکتی بدون کسب اجازه از رادوکس حق استفاده از آن را ندارند.

یکی از اصلی ترین علل موفقیت این مجموعه نظارتی است که بر روی قطعات تولیدی خود دارند و با رعایت استاندارد CE و موفق به دریافت ISO/IEC 25001 در سال 2014، ISO 14001 در سال 2015 و ISO 100004 و ISO 45001

در سال 2018 شده اند. کیفیت محصولات تولیدی این مجموعه قبلیت رقابت با برند های روز دنیا را دارد به طوری به طوری که کشور هایی مانند ترکیه، یونان، عربستان، عراق، سوریه، امارات، قطر و ... بخش عظیمی از نیاز خود را از آن تامین می کنند. همچنین گروه رادوکس یکی از شرکت های دانش بنیان در حوزه تولید قطعات و دستگاه های صنعتی بوده که ثبت 18 اختراع را در کارنامه خود دارد.

مزایای شرکت رادوکس

تنوع بالا محصولات

گارانتی 5 ساله

پشتیبانی 24 ساعته

خدمات پس از فروش 15 ساله

کیفیت بالا

آموزش رایگان به اپراتور های دستگاه ها

رعایت استاندارد CE بر روی تمامی محصولات

قیمت مناسب

محصولات شرکت رادوکس

این شرکت در سال های اولیه، فعالیت خود در زمینه طراحی، ساخت و راه اندازی رباتیک و اتوماسیون آغاز کرده است. از جمله نمونه های موفق این خط ها، راه اندازی اتوماسیون تولید خودرو در کشور و فیکسچر های تولید پراید، لودر، مزدا 3، پژو 405، لیموزین، پژو 206 معمولی و SD و ... می توان اشاره کرد. اما امروزه این شرکت علاوه بر موارد ذکر شده در زمینه تولید دستگاه برش cnc مانند لوله بر CNC به قطر 2 متر، برش پلاسما، CNC خاموت زن، UNDER WATER PLASMA و سایر دستگاه های مورد نیاز در صنعت های بزرگ دنیا مانند صنایع پالایشگاهی، کشتی سازی، هواپیما سازی، خودرو سازی و تولیدات سیمان و شیشه فعال است و تمامی خدمات برش لیزر را نیز ارائه می دهد

دستگاه هواگاز یا برش اکسیژن

این روش در دهه 1900 توسط مهندسان فرانسوی اختراع شده است و برای ایجاد برش یا جوش بر روی انواع فلزات از یک محرک مانند سوخت گاز به همراه اکسیژن استفاده می شود.

برشکاری با این دستگاه ها دارای چند مرحله اصلی است در مرحله اول شما باید با استفاده از مشعل دستگاه دمای نقطعه مورد ظر روی قطعه را باید بالا ببرید، این کار را تا جایی ادامی می دهید که دمای آن نقطه به دمای ذوب دو قطعه برسد،در مرحله بعدی باید فیلر یا همان فلز دوم را به مواد مذاب شده اضافه کنید. بهتر است بدانید که انتخاب فیلر به نوع فلز اولی که قصد جوش آن را دارید بستگی دارد. در مرحله آخر باید جریان اکسیژن را به فلز وارد می کنید.

تجهیزات دستگاه برش هوا گاز

شیر یک طرفه یا Non-return valve

رگولاتور

شلنگ های گاز

سوپاپ یک طرفه یا Check valve

مشعل معمولی یا torch

مشعل برش یا cutting torch

در این بخش پس از آشنایی با تجهیزات این دستگاه نحوی استفاده و کاربرد هر یک را به اختصار برایتان توضیح می دهیم.

شیر یک طرفه یا Non-return valve: همانطور که می دانید گاز استیلن درون منبع دستگاه به تنهایی و بدون اکسیژن هم قابلیت اشتغال و حتی انفجار دارد. شیر های معمولی موجب بازگشت جریان می شوند ولی قابلیت متوقف کردن موج انفجار قبل از عبور آن از دریچه را ندارند به همین دلیل برای جلوگیری از رسیدن جریان موج به مخزن استیلن و انفجار آن به یک بازدارنده نیاز دارند. این شیر نقش مانع بین شنلگ و منبع تغذیه را دارد.

رگولاتور: به عنوان کنترلر عمل می کند به طوری که فشار خروجی از مخزن را متناسب با فشار لازم برای شلنگ ها هماهنگ می کند.

شلنگ های گاز: این شلنگ ها برای جلوگیری از جدا شدن های احتمالی در حین برش طراحی شده اند که به صورت 2 تایی و چسبیده به هم در دستگاه قرار گرفته اند. هر یک از این شلنگ ها برای کار خاصی تعبیه شده است که برای شناسایی بهتر 2 رنگ مختلف برای آن ها در نظر می گیرند، معمولا اتصالات اکسیژنی راست گرد و اتصالات گازی را چپ گرد بسته می شود.

سوپاپ یک طرفه یا Check valve: این وسیله به عنوان جهت دهنده جریان گاز است که گاز را تنها در یک جهت عبور می دهد. داخل این سوپاپ ها یک گوی قرار دارد که حرکت آن توسط یک فنر کنترل می شود. در شلنگ جریان گاز برای خروج به گوی فشار می آورد در مقابل جریان در جهت عکس به گوی فشار خود را تحمیل می کند که این کار مانع از برگشت جریان به داخل می شود.

مشعل: به طوری کلی مشعل ها از یک سری شیر و اتصالات برای ایجاد شعله تشکیل شده است. مشعل برش نیز برای برش هواگاز طراحی شده است. در وهله اول از شعله حرارت برای افزایش دمای فلز استفاده می شود و وقتی ماده به نقطه ذوب خود رسید اکسیژن را به آن وارد می کنند تا با فلز واکنش نشان دهد.
